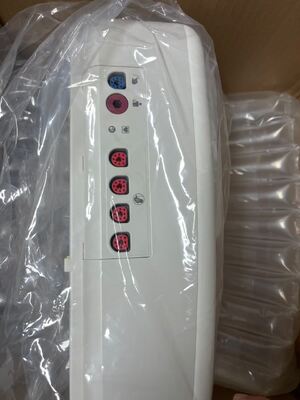

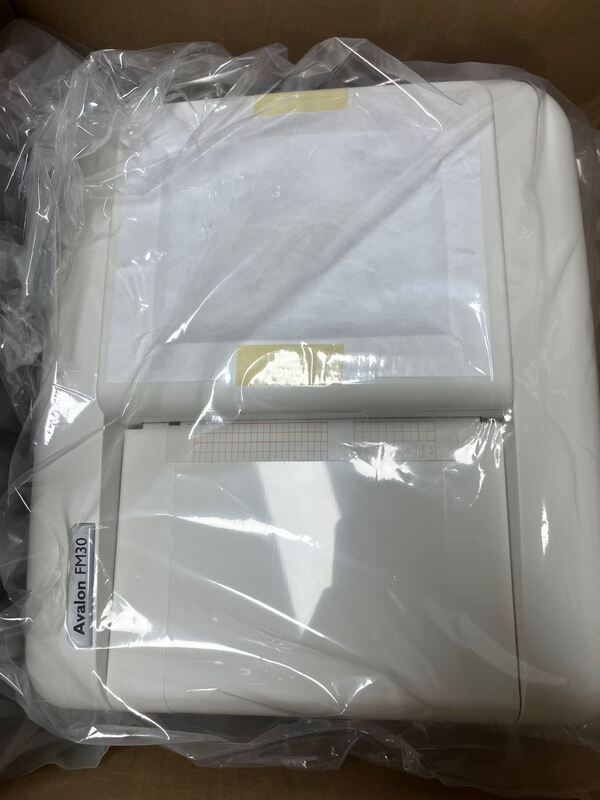

Philip Avalon FM20 / FM30 Moniteur fœtal et maternel

(Specifications techniques en anglais)

1. Informations générales

2Paramètres de surveillance fœtale

Externe (à la fois FM20 et FM30)

• FHR (échographie, États-Unis)
  • Portée:30 ‰ 240 battements par minute
  • Probe: M2736A (1 MHz Doppler)
  • Gestion multiple: jumeaux (standard), triplés (facultatif)

• Activité utérine (TOCO)
  • Probe: M2734B (TOCO MP) / M2735A (Smart TOCO+)
  • Portée:0 ‰ 100 mmHg

• Mouvement du fœtus
  • Détection automatique par l'intermédiaire des États-Unis; marquage manuel disponible


Interne (FM30 uniquement)

• DECG (ECG fœtal direct)
  • FHR invasive par électrode du cuir chevelu fœtal
  • Plage: 30 à 240 bpm; forme d'onde d'ECG diagnostique

• La pression intra-utérine
  • Surveillance invasive de la pression utérine (0 à 300 mmHg)


3Paramètres de surveillance maternelle (les deux modèles)

• MECG / Pouls maternel
  • ECG à 3 conduites, fréquence cardiaque: 30 ‰ 240 battements par minute
  • La vérification par impulsion intelligente et par canal croisé (CCV)(standard): élimine la confusion entre la fréquence cardiaque maternelle et fœtale

• Optionnel
  • NIBP (pression artérielle non invasive): 60 à 240 mmHg (systolique)
  • SpO2: 0·100% (avec capteur de doigts)
  • Température: 32°C à 42°C (sonde tympanique)


4. Enregistrement et stockage des données

• Enregistreur intégral
  • Imprimante thermique de 50 mm (standard); 75 mm en option
  • Vitesse: 25 / 50 mm/s; résolution: 1%
  • Enregistrements: FHR, TOCO, MECG, événements, annotations

• Buffer de données
  • Le minimum7 heuresstockage continu de la forme d'onde FHR/TOCO

• Connectivité
  • Série (RS232), réseau local (facultatif) pour la connexion OB TraceVueTM
  • Sortie: formes d'onde, données numériques, alarmes


5. Environnement et sécurité

• Température de fonctionnement
  • 0°45 °C (sans batterie); 0°40 °C (avec batterie)

• Température de stockage: -20 ̊60 °C
• Humidité: 10% à 95% (non condensé)
• Classification de la sécurité
  • Type CF (à l'épreuve de la défibrillation), classe II (double isolation)

• Classification IP de la sondeLes États membres doivent fournir aux autorités compétentes les informations suivantes:Pour la protection contre la corrosion(1 m, 5 heures)

6Numéros de pièces clés

• FM20: M2702A
• FM30: M2703A
• Probe américaine: M2736A
• La sonde TOCOLe numéro de téléphone est le M2734B (MP) / M2735A (Smart+).
• Le câble MECG: M2738A

7Principales différences

• FM20: Seule surveillance externe; pour les grossesses à faible/moyen risque
• FM30Il ajoute:DECG interne + IUP; pour les livraisons à risque élevé / complexes
