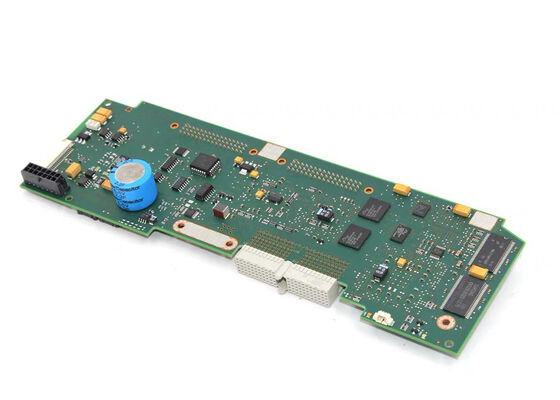

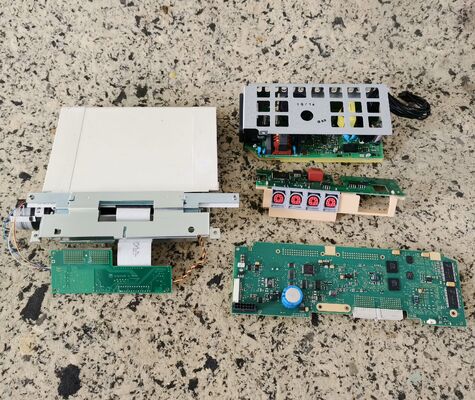

Carte mère pour moniteur fœtal Philip FM20 FM30 M2705-66510 /M2703-66450

M2705-66510 /M2703-66450 Carte mère principale pour moniteur fœtal Philip FM20 FM30

1. Carte CPU principale (Cœur de la carte mère)

• Numéro de pièce: M2703-66450 (également référencé sous le nom de M2705-66510)
• Cœur CPU: Processeur RISC embarqué 32 bits (qualité médicale, OS temps réel)
• Vitesse d'horloge: 200 MHz (typique)
• Mémoire:
  • Flash : 128 Mo (firmware, calibration, préréglages utilisateur)
  • RAM : 64 Mo (données temps réel, formes d'onde, tampons de tendance)

• Stockage de données: Données de tendance fœtale/maternelle sur 72 heures ; 800 enregistrements NIBP
• OS embarqué: OS temps réel (RTOS) propriétaire de Philips pour dispositifs médicaux
• Traitement du signal numérique (DSP):
  • Traitement du signal FHR (ultrasons) : 50–240 bpm, précision ±2 bpm
  • Conditionnement du signal TOCO (contractions utérines) : 0–100 unités TOCO
  • Smart Pulse™ : détection de coïncidence inter-canaux (FHR vs pouls maternel)

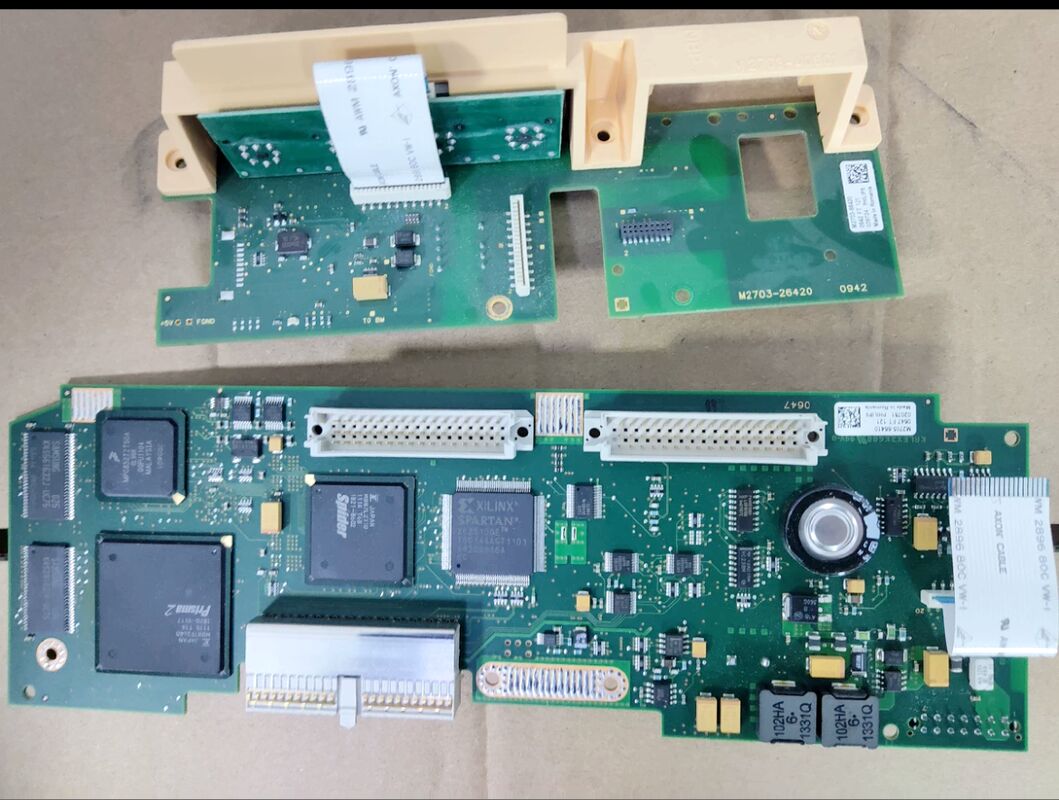

2. Carte maître de bus (Contrôle système et concentrateur d'E/S)

• Numéro de pièce: M2703-66460
• Bus système: Bus CAN (norme des dispositifs médicaux) + E/S parallèles/numériques
• Gestion de l'alimentation:
  • Entrée : 100–240 V CA, 50/60 Hz ; 24 V CC (batterie de secours)
  • Sortie : 5 V CC (logique), ±12 V CC (analogique), 24 V CC (imprimante/transducteurs)
  • Protection contre les surtensions/surintensités/ESD (conforme IEC 60601-1)

• Ports d'interface (embarqués + extension):
  • Fœtal : 2 ports ultrasons (US), 1 port TOCO, entrée mouvement fœtal
  • Maternelle (en option) : ECG 3 dérivations, SpO₂, NIBP
  • Imprimante : Interface tête d'impression thermique (150 mm, 8 points/mm)
  • Affichage : LCD TFT 6,5 pouces (800×480) + contrôleur tactile (en option)
  • Données/Contrôle : USB 2.0, LAN (Ethernet), RS-232, PS/2, relais appel infirmier


3. Spécifications clés de la carte mère combinée (CPU + maître de bus)

• Architecture: Pile à double carte (CPU + maître de bus), PCB 4 couches, composants de qualité médicale
• Dimensions du PCB: ~220 × 180 mm (par carte)
• Température de fonctionnement: +5°C à +45°C
• Température de stockage: -20°C à +60°C
• Humidité: 10–95 % HR (sans condensation)
• Conformité: IEC 60601-1, IEC 60601-2-37, EN 60601-1
• Durée de vie: ≥5 ans (utilisation clinique) ; conçu pour un fonctionnement continu 24h/24 et 7j/7

4. Sous-circuits embarqués critiques

• Front-end ultrasons: Onde pulsée de 1 MHz, prise en charge de transducteur à 9 éléments, IPX8
• Front-end TOCO: Amplificateur en pont, sortie analogique 0–5 V, filtrage du bruit
• MECG (en option): 3 dérivations, bande passante 0,05–100 Hz, filtre coupe-bande 50/60 Hz
• SpO₂ (en option): FAST SpO₂ de Philips, algorithme anti-mouvement/faible perfusion
• NIBP (en option): Méthode oscillométrique, systolique 60–240 mmHg, diastolique 30–180 mmHg
