Réf. : M2703-26420 / M2703-66420 Carte d'interface Philip Avalon FM20/FM30
Détails sur le produit:
| Lieu d'origine: | Original |
| Nom de marque: | PHILIP |
| Numéro de modèle: | FM20 / FM30 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Negotiation, pls contact me |
| Détails d'emballage: | Boîte en carton |
| Délai de livraison: | Dans les 1 à 2 jours ouvrables après confirmation du paiement |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 10 |
|
Détail Infomation |
|||
| PN: | M2703-26420 / M2703-66420 | Modèle: | FM20 FM30 |
|---|---|---|---|
| Garantie: | 90 jours | Condition: | Excellent |
| Dispositifs: | Matériel médical | ||
| Mettre en évidence: | Carte d'interface Philip Avalon FM20 FM30,Carte d'interface pour moniteur fœtal M2703,Carte d'interface de remplacement FM20 FM30 |
||
Description de produit

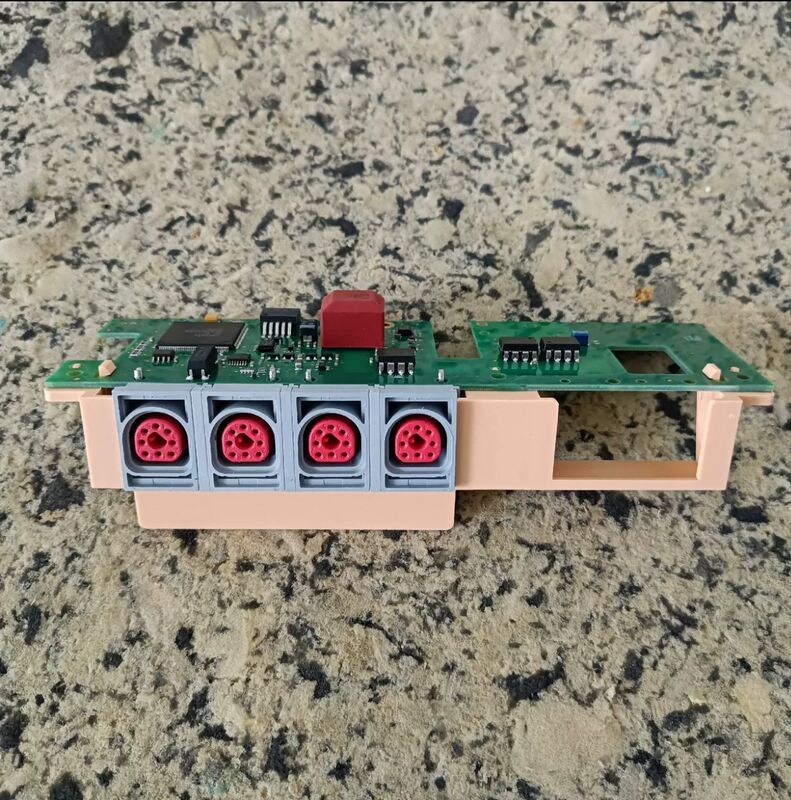

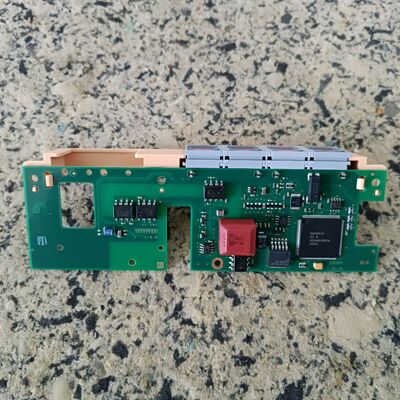

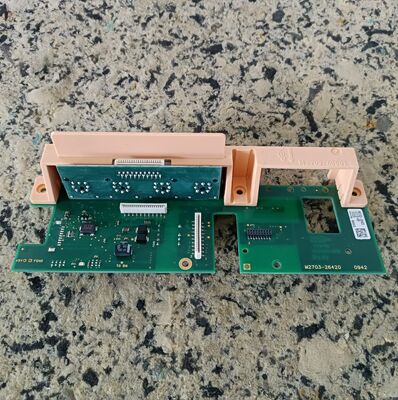

Carte d'interface Philip Avalon FM20/FM30 (P/N : M2703-26420 / M2703-66420)
Aussi connue sous le nom de : Carte connecteur / Carte jack / Carte adaptateur
1. Informations de base
- Numéro de pièce officiel: M2703-26420 (également référencé M2703-66420)
- Appareils compatibles: Moniteurs fœtaux Philip Avalon FM20 (M2702A), FM30 (M2703A)
- Fonction: Carte d'interface E/S frontale et de commutation de signaux ; achemine les signaux des transducteurs vers la carte mère
- Dimensions de la carte: ~190 mm × 85 mm
- Couches du PCB: FR-4 de qualité médicale à 4 couches
2. Connecteurs externes (panneau avant)
| Connecteur | Type | Fonction |
|---|---|---|
| US1 / US2 | 8 broches rouge | Double transducteur à ultrasons (RCF) |
| TOCO | 6 broches rouge | Tocodynamomètre (contraction utérine) |
| MECG | 5 broches rouge | Entrée ECG maternel |
| Mouvement fœtal | 3 broches | Marqueur externe de mouvement fœtal |
| Appel infirmier | 2 broches | Sortie relais d'alarme |
3. Interfaces internes (vers la carte mère)
- Connecteur carte mère: câble plat 50 broches (vers carte CPU principale M2703-66450)
- Alimentation: 24 VDC ±10 %, 5 VDC ±5 % (depuis la carte maître du bus)
- Lignes de signal: Analogique (US/TOCO/MECG) + numérique (ID/contrôle) + alimentation
- Isolation: Isolation de qualité médicale (2500 Vrms) entre les circuits patient et système
4. Spécifications électriques
- Entrée ultrasons (US):
- Fréquence : Doppler pulsé de 1 MHz
- Sensibilité d'entrée : 10 µVpp – 500 mVpp
- Gain : réglable par logiciel 0–60 dB
- Entrée TOCO:
- Amplificateur pont, plage analogique 0–5 V
- Sensibilité : 2 mV/unité TOCO
- Filtre : passe-bande 0,05–10 Hz
- Entrée MECG:
- 3 fils, bande passante 0,05–100 Hz
- Filtre coupe-bande 50/60 Hz
- Impédance d'entrée : >10 MΩ
5. Environnement et fiabilité
- Température de fonctionnement: +5 °C à +45 °C
- Température de stockage: -20 °C à +60 °C
- Humidité: 10–95 % HR (sans condensation)
- Conformité: IEC 60601-1, IEC 60601-2-37 (sécurité des dispositifs médicaux)
- Durée de vie: ≥5 ans (utilisation clinique 24h/24, 7j/7)
- Protection ESD: ±15 kV (air), ±8 kV (contact)
6. Caractéristiques principales
- Reconnaissance automatique des transducteurs intelligents: Détecte le type de transducteur connecté (US/TOCO/MECG)
- Multiplexage de signaux: Commute entre les signaux US jumeaux et les achemine vers le DSP
- Protection contre les surtensions/surintensités: protège la carte mère contre les défauts des transducteurs
- Indicateurs d'état LED: Alimentation, verrouillage du signal, détection du transducteur
