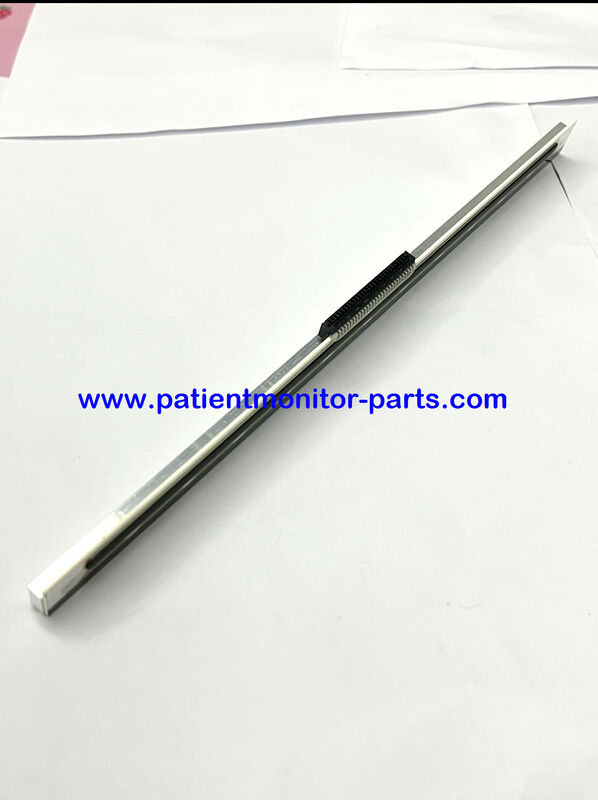

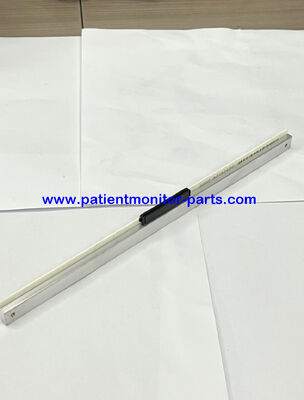

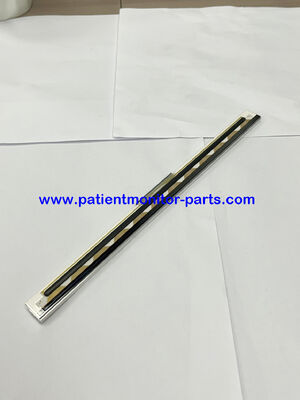

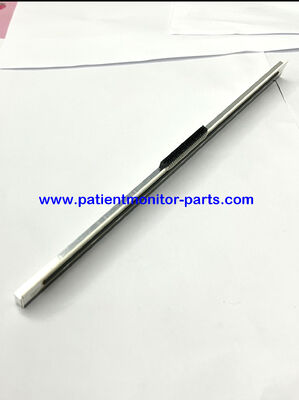

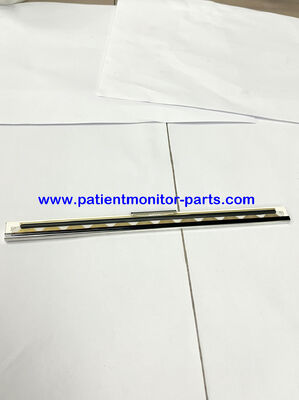

Le système d'imprimante thermique de Philip Avalon FM20 / FM30 (TLPH)

Le système d'imprimante thermique de Philip Avalon FM20 / FM30 (TLPH)

1. Informations de base

• Nom officiel: Tête d'impression par ligne thermique (TLPH)
• Modèles compatibles: Avalon FM20, FM30 (M2702A, M2703A)
• Type d'imprimante: enregistreur thermique de 6 pouces
• Numéro de pièce (original): 4522 991 25291 (assemblage)

2Résolution optique / d'impression

• Densité de points:8 points/mm (203,2 dpi)
• Largeur d'impression effective:150 mm(pleine largeur du papier)
• Nombre total de points: 1200 points (150 mm × 8 points/mm)
• La hauteur des points: 0,125 mm × 0,125 mm

3Caractéristiques électriques

• Voltage de la tête d'impression:5.0 VDC ± 5%Je ne sais pas.24 VDC ± 10%(chauffage)
• Courant par point: ~ 20 ∼ 25 mA (peak)
• Résistance par élément: ~ 120 Ω (typiquement)
• Interface: câble à ruban à 50 broches (à la carte de l'adaptateur de l'enregistreur M2703-66430)

4. Mécanique et performance

• Vitesse d'impression:
  • La norme:25 mm/s
  • Rapide!50 mm/s(pour la lecture en revue)

• Plage de vitesse du papier: 1 ̊50 mm/s (configurable)
• Durée de vie:≥ 1,000, 000 lignes(dans des conditions nominales)
• Température de fonctionnement: +5°C à +45°C
• Température de stockage: -20°C à +60°C

5Spécifications du papier (matchage)

• Largeur du papier: 150 mm (pli Z ou rouleau)
• Type de papier: papier thermique de qualité médicale (HP 1911A / Philip 453564435211)
• Capteur: Capteur optique réfléchissant (pour la détection des marques noires)

6. Caractéristiques clés

• Enregistrement à 5 canaux: FHR1, FHR2, TOCO, MECG, annotations
• Contraste élevé: Pour une reproduction claire de la forme d'onde FHR/TOCO
• Stabilité à long termeÉléments de chauffage en céramique, revêtement anticorrosion
