Le système d'alimentation électrique Nihon Kohden Bsm2301
Détails sur le produit:
| Lieu d'origine: | Original |
| Nom de marque: | nihon kohden |
| Numéro de modèle: | bsm2301 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Negotiation, pls contact me |
| Détails d'emballage: | Boîte en carton |
| Délai de livraison: | Dans les 1 à 2 jours ouvrables après confirmation du paiement |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 10 |
|
Détail Infomation |
|||
| Marque: | Nihon Kohden | Modèle: | bsm2301 |
|---|---|---|---|
| PN: | U550013B/U550013C | Garantie: | 3 mois |
| price: | NEGOTIABLE | ||
| Mettre en évidence: | U550013C carte électrique,carte de puissance bsm2301 |
||
Description de produit

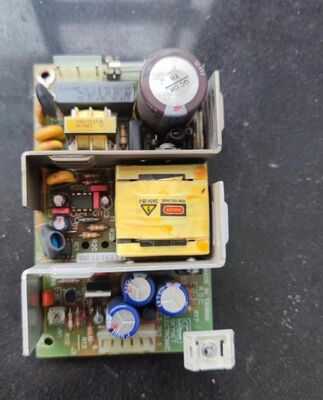

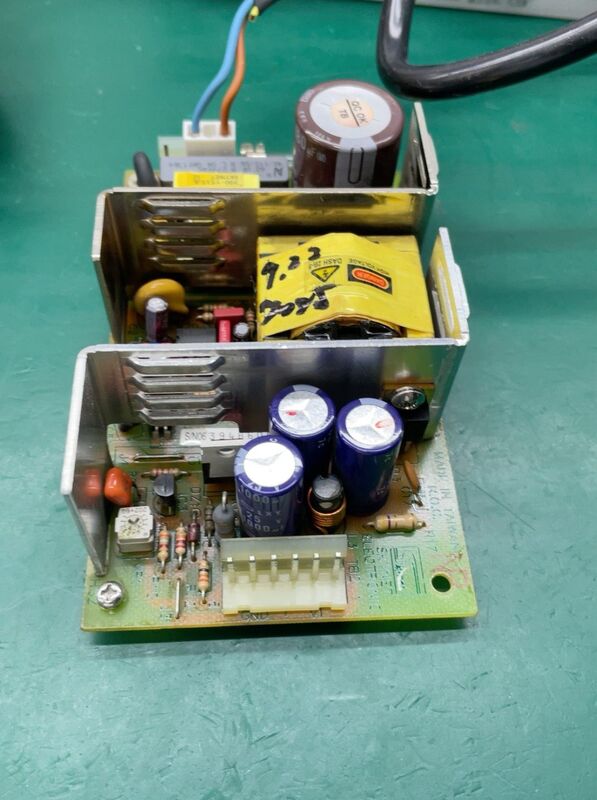

PN:U550013B / U550013C carte d'alimentation Nihon Kohden BSM2301
Marque: Nihon Kohden | Modèle applicable: BSM-2301A/C/K | Numéro de pièce: U550013B / U550013C (Unité d'alimentation)
1. Paramètres d'entrée de base
- Tension d'entrée CA: 100–240 VCA ±10%, commutation automatique
- Fréquence d'entrée CA: 50/60 Hz ±2%
- Courant d'entrée: Max 1,0 A @ 100 VCA
- Consommation électrique: Mode CA : 70 VA max ; Mode batterie : 40 W max
- Fusible: Fusible temporisé intégré 2 A / 250 VCA (entrée CA)
- Entrée batterie: 10,8–15,0 VCC (bloc batterie Ni-MH rechargeable, 10HR-4/3FAUC-NK)
2. Paramètres de sortie CC (carte d'alimentation principale)
| Canal de sortie | Tension | Courant nominal | Charge et fonction |
|---|---|---|---|
| +15 VCC | +15,0 V ±5% | 3,0 A max | Système principal, circuits analogiques, rétroéclairage, modules NIBP/IBP |
| +5 VCC | +5,0 V ±3% | 2,5 A max | Logique numérique, CPU, écran tactile, modules d'interface |
| +3,3 VCC | +3,3 V ±3% | 1,5 A max | MCU, mémoire, circuits de communication (convertis CC-CC à partir de +15 V) |
| -5 VCC | -5,0 V ±5% | 0,5 A max | Conditionnement de signal analogique (ECG/Resp) |
| +6 VCC | +6,0 V ±5% | 1,0 A max | Module enregistreur optionnel (WS-231P) |
3. Spécifications physiques et environnementales
- Dimensions de la carte: Environ 150 × 100 × 35 mm (L×l×H)
- Poids: Environ 0,45 kg
- Température de fonctionnement: 0 °C à +40 °C
- Température de stockage: -20 °C à +60 °C
- Humidité relative: 30 %–85 % HR (sans condensation)
- Altitude: Fonctionnement : -500 m à 3 000 m ; Stockage : -500 m à 13 100 m
4. Caractéristiques de protection et de sécurité
- Protection contre les surtensions (OVP): Se déclenche à >16,5 V (+15 V), >5,5 V (+5 V)
- Protection contre les surintensités (OCP): Arrêt automatique en cas de surintensité pour toutes les sorties
- Protection contre les courts-circuits (SCP): Limitation de courant en repli, récupération automatique
- Tension d'isolement: 4 000 VCA (entrée vers sortie, grade médical)
- Courant de fuite: <100 µA (fuite patient, conforme à la norme IEC 60601-1)
- Conformité CEM: IEC 60601-1-2, EN 55011 Classe B (émission)
5. Contrôle et interface
- Contrôle de l'alimentation: MCU de gestion d'alimentation intégré, commutation automatique CA/batterie
- Charge de la batterie: Charge normale : 370 mA (16 h max) ; Charge d'entretien : 370 mA (intervalle de 1,2 s / 1 min)
- Connecteurs:
- CN401 : Sortie principale vers la carte PRINCIPALE (+15V, +5V, GND, signaux de commande)
- Entrée CA : prise IEC C6 avec fusible et borne de terre
- Connecteur de batterie : CN1401 (entrée 10,8–15 VCC)
6. Normes de conformité
- Sécurité : IEC 60601-1:2005, IEC 60601-2-49 (sécurité électrique médicale)
- CEM : IEC 60601-1-2:2007, EN 60601-1-2
- Performance : Spécifications internes d'alimentation médicale Nihon Kohden
Notes clés
- Cette alimentation est partagée avec les séries BSM-2303/2304/2351 (mêmes spécifications de sortie principales).
- +3,3 V est généré par un convertisseur CC-CC intégré à partir de la sortie +15 V primaire.
