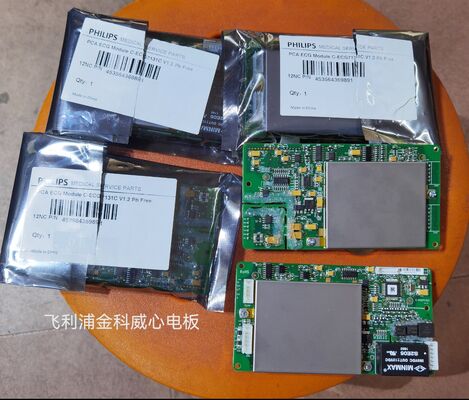

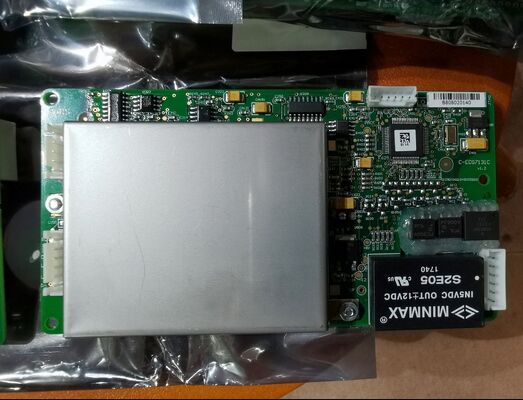

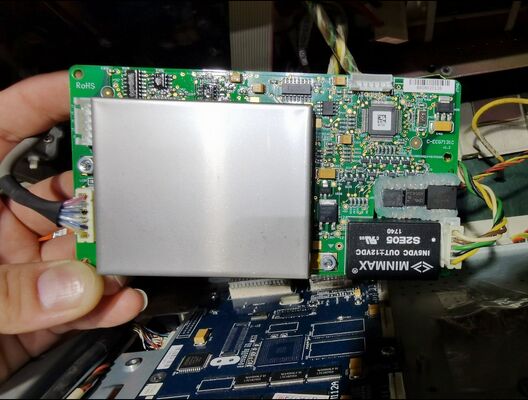

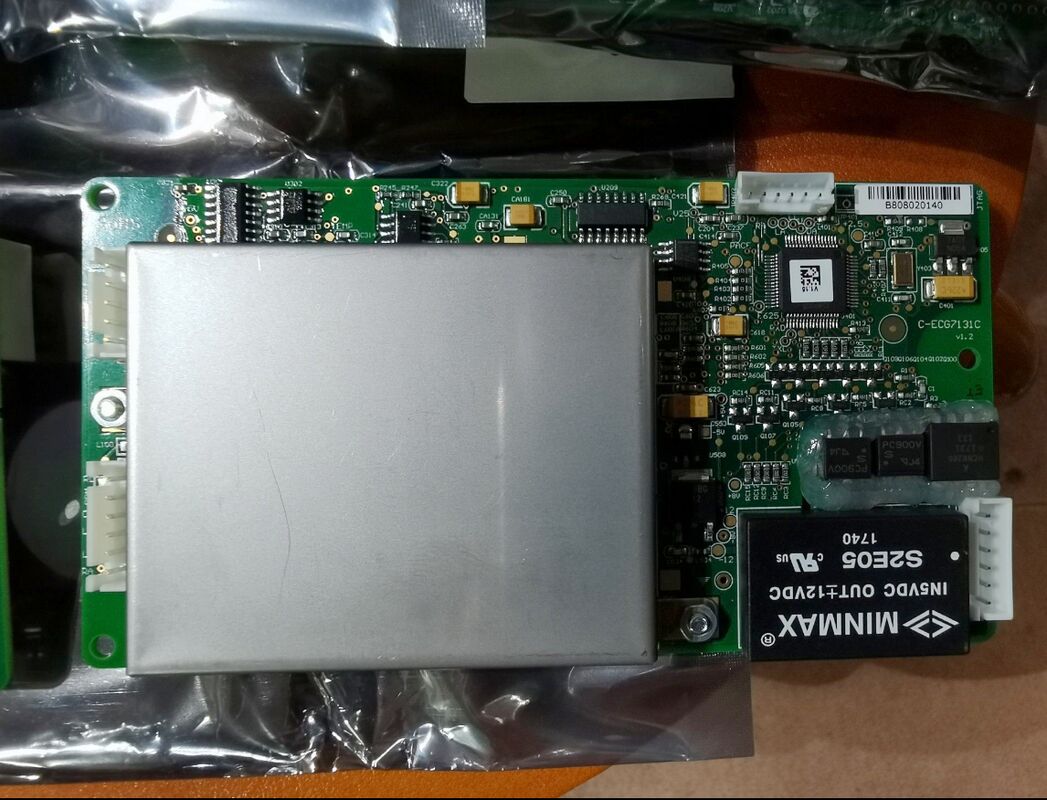

Carte ECG PHILIP GOLDWAY G30 G40 Réf. : 45356436891

Carte ECG Goldway G30 / G40 (Module ECG) Spécifications Techniques Anglais

1. Configuration ECG de base

• Système de dérivation: Sélectionnable 3 dérivations / 5 dérivations
  • 3 dérivations : I, II, III
  • 5 dérivations : I, II, III, aVR, aVL, aVF, V (affichage simultané 7 dérivations pris en charge)

• Modes ECG: Modes Surveillance / Diagnostic / Chirurgie sélectionnables
• Impédance d'entrée: ≥100 MΩ (mode commun)
• Taux de réjection du mode commun (TRMC): ≥100 dB (50/60 Hz)
• Protection contre la défibrillation: Protégé contre le défibrillateur, résiste à une défibrillation biphasique de 360J ; récupération automatique post-choc
• Suppression des interférences électrochirurgicales: Filtre anti-ESU intégré

2. Mesure de la fréquence cardiaque (FC)

• Plage de mesure:
  • Adulte/Pédiatrique : 15–300 bpm
  • Néonatal : 15–350 bpm

• Précision: ±5 bpm ou ±1% de la lecture, le plus élevé des deux
• Résolution: 1 bpm
• Limites d'alarme: Seuils de bradycardie/tachycardie réglables

3. Forme d'onde ECG et Gain

• Réglages de gain: ×1/4, ×1/2, ×1, ×2, ×4, Auto (réglage automatique du gain)
• Vitesse de la forme d'onde (Vitesse de balayage): 6,25, 12,5, 25, 50 mm/s (sélectionnable)
• Bande passante:
  • Mode surveillance : 0,5–40 Hz
  • Mode diagnostic : 0,05–100 Hz
  • Mode chirurgie : 0,5–20 Hz (anti-interférences)


4. Analyse du segment ST

• Plage de mesure: -2,0 mV ~ +2,0 mV (Mode diagnostic : -0,8 ~ +0,8 mV)
• Précision: ±0,02 mV ou ±5% de la lecture, le plus élevé des deux
• Canaux: Surveillance ST 4 canaux (V, I, II, III)

5. Détection d'arythmie et de stimulateur cardiaque

• Analyse d'arythmie: 13 alarmes d'arythmie (y compris PVC, Bigéminisme, Trigéminisme, TV, Bradycardie, Tachycardie, Battement manqué, Pause, R-on-T, etc.)
• Détection de stimulateur cardiaque: Oui ; détecte les impulsions de stimulateur cardiaque asynchrone/synchrone, largeur d'impulsion ≥0,1 ms

6. Paramètres physiques et électriques

• Dimensions de la carte: Environ 145 × 100 × 20 mm (carte module ECG)
• Alimentation: CC 5V ±5%, 300 mA (depuis la carte mère du moniteur)
• Température de fonctionnement: 0–40 °C
• Température de stockage: -20–60 °C
• Humidité: 30%–85% HR (sans condensation)

7. Normes de conformité

• IEC 60601-1, IEC 60601-2-27 (sécurité ECG)
• EN 60601-1-2 (CEM)

Différence clé : Carte ECG G30 vs G40

• G30: Écran 10,4", ECG/arythmie/ST de base, pas d'extension optionnelle CO₂/IBP (spécifications de base de la carte ECG identiques)
• G40: Écran 12,1", mêmes paramètres de base ECG, prend en charge les modules optionnels double IBP/CO₂ (carte ECG fonctionnellement identique à la G30)
