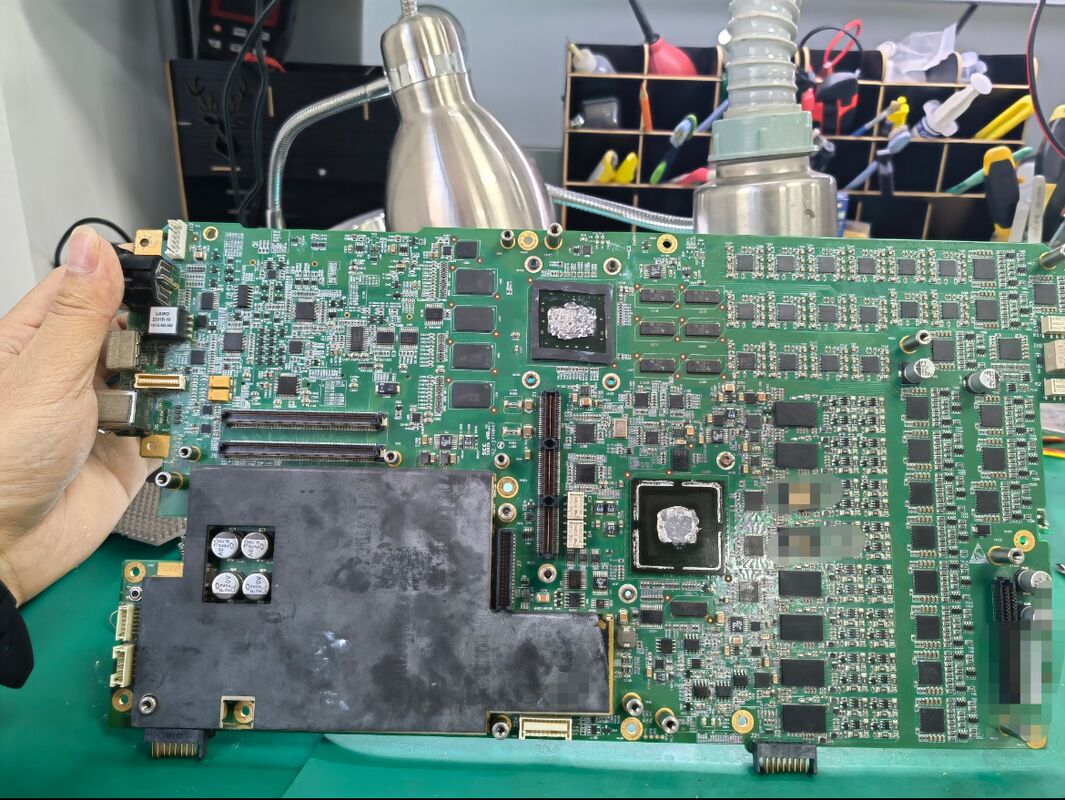

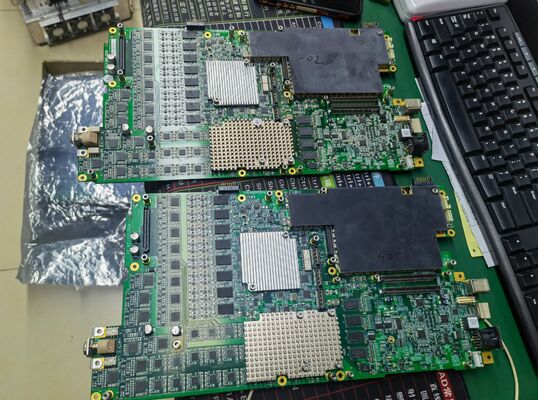

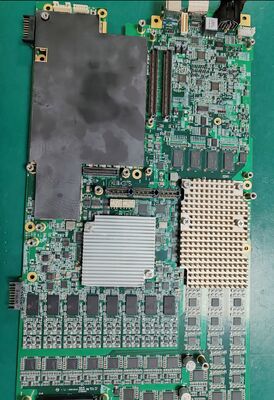

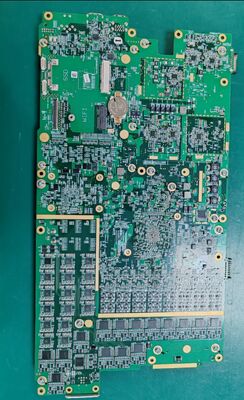

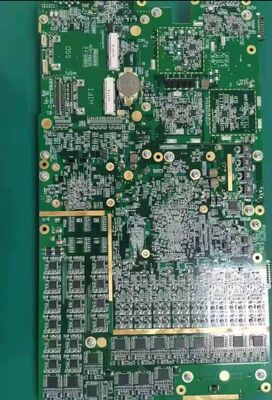

Spécifications de la carte mère échographique Mindray M9

1. Modèle de cœur et architecture

• Numéros de pièce de la carte mère:
  • Version standard : 115-023067-00
  • Version haut de gamme (M9GI/EDP) : 115-048333-00

• Architecture de la plateforme: Plateforme d'imagerie parallèle multicanal mQuadro (architecture de traitement échographique propriétaire de Mindray)
• Modules intégrés: Front-end (FPGA TR), Back-end (Module COME/PC), Gestion de l'alimentation (EC), Surveillance du système (SM), Carte haute tension PHV

2. Traitement du signal frontal (cœur TX/RX échographique)

• Canaux TX/RX: 65–128 canaux configurables
  • Sous-carte TR64 : prend en charge l'extension de 1 à 64 canaux

• FPGA de contrôle principal: FPGA TRA (contrôleur dédié d'émission/réception échographique)
• Formage de faisceaux multiples: Jusqu'à 12 faisceaux parallèles par événement d'émission (maximise la fréquence d'images et la résolution temporelle)
• Interfaces de sonde:
  • 1 port de sonde principal (compatible avec les sondes phased array, linéaires, convexes, micro-convexes)
  • Prend en charge les sondes monocristallines 3T, interface dédiée 4D/TEE


3. Traitement du back-end et module système

• Processeur principal: Module COME (module PC, plateforme Doppler dédiée)
• Interfaces de stockage:
  • SSD M.2: Standard 128 Go / 240 Go (extensible)
  • Emplacement M.2 WLAN pour module Wi-Fi

• Sorties d'affichage:
  • Sortie directe EDP: Écran LED 15,6 pouces 1920×1080
  • Affichage externe HDMI: Prend en charge un moniteur externe haute définition

• Ports d'E/S externes:
  • 2 ports USB 3.0, Wi-Fi, Ethernet DICOM, déclenchement ECG
  • Interfaces d'alimentation, de ventilateur, de clavier, de gestion de batterie


4. Gestion de l'alimentation et du système

• Gestion de l'alimentation (EC): Contrôle de mise sous/hors tension du système, régulation de tension, protection contre les surintensités/surtensions
• Surveillance du système (SM): Surveillance en temps réel de la tension, de la vitesse du ventilateur, de la température, de l'état de la batterie
• Carte haute tension PHV: Génère des impulsions haute tension programmables pour l'excitation de la sonde

5. Imagerie et support fonctionnel

• Modes pris en charge : B/M, Doppler couleur, PW/CW, HPRF, TDI, élastographie, imagerie de contraste
• Traitement avancé : réduction adaptative du bruit iClear, composition spatiale iBeam, composition de fréquence FCI, imagerie harmonique tissulaire THI
• Fréquence d'images maximale : 1048 ips (mode Doppler/flux)
• Profondeur d'imagerie maximale : 39 cm (sonde abdominale convexe)

6. Physique et compatibilité

• Dimensions : environ 320 × 260 × 25 mm (carte mère portable)
• Modèles compatibles : M9, M9CV, M9GI, M9T, M9Vet
• Température de fonctionnement : 0–40°C (au niveau du système)
