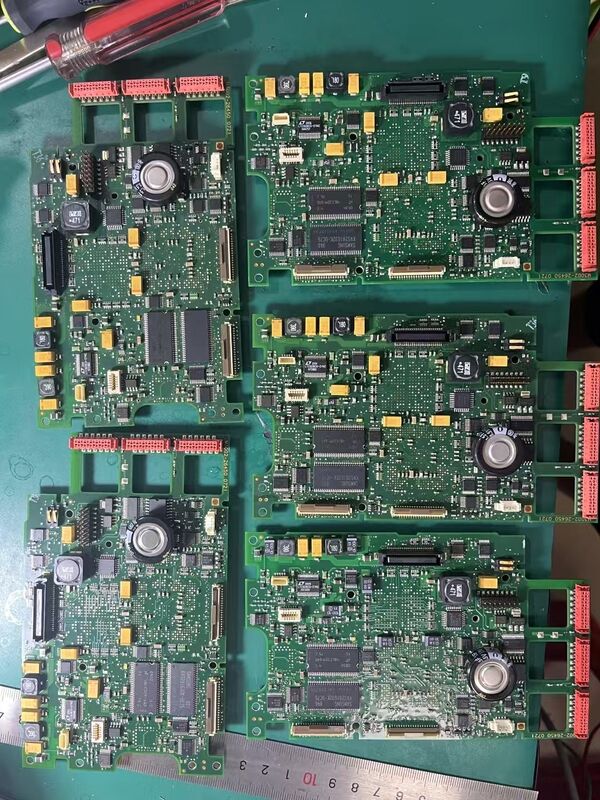

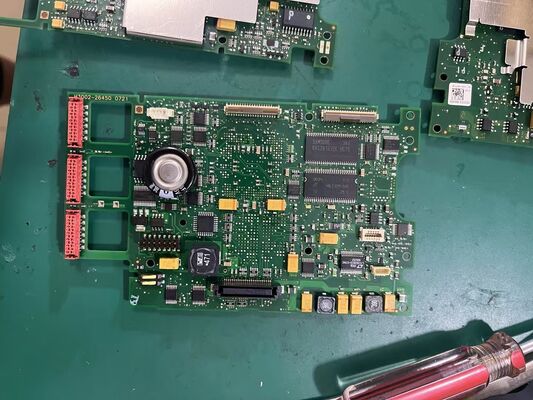

PHILIP MP2/X2 Moniteur carte principale PN M3002-26450

PHILIP MP2/X2 Moniteur carte principale PN M3002-26450

Rôle de rôle: carte de circuit principal (carte système) pour les moniteurs hôtes IntelliVue MP2/X2; gère le traitement du système, la distribution d'énergie, le lecteur d'affichage et l'agrégation d'interfaces.pas la carte d'alimentation, pas le clavier.

Identification de l'OEM: PN M3002-26450 (Philip utilise ce PN comme équivalent REF dans le système de service).

Hôtes compatibles:

• Le système de navigation est basé sur le système d'exploitation.

• IntelliVue X2 M8002A (utilisé seul comme moniteur de transport ou comme module de mesure multi-MMS)

Limites de numéro de série: M3002-68550 correspond aux premières unités avec SN < DE315XXXXX;M3002-26450 est la version de construction ultérieureVérifiez le numéro de série du moniteur et la révision du logiciel avant d'échanger les versions.

Architecture de l'alimentation électrique (par guide de service): Le panneau d'alimentation passe de l'entrée MSL en courant continu de 36 à 60 V jusqu'à16 V de courant continupour la carte principale; la carte principale dérive alors plusieurs rails internes.3.6 V de courant continu(provenant de l'alimentation du système ou de la batterie interne).

Fonctions embarquées:

• 3.5" pilote TFT à écran tactile (QVGA 320×240, jusqu'à 3 formes d'onde en direct)

• Aggrégation des données de mesure intégrées (ECG/Resp/SpO2/NBP; CO2/IBP/Temp/12-plomb facultatif)

• Toucher + manipulation des entrées à clé, logique d'alarme, tampon de tendance

• LAN câblé (réseau clinique Philip) + adaptateur de chevet 802.11 en option + SRR (radio à courte portée)

• Signalisation interne de contrôle de charge/décharge de la batterie rechargeable (la cellule elle-même se trouve dans le compartiment de la batterie)

Interfaces/connecteurs clés: connecteur MSL, câble flexible d'affichage, contrôleur tactile, interconnexion carte de puissance, bus de paramètres intégré, prise de module sans fil, alimentation de l'antenne SRR, support de cellule de secours RTC

Sécurité/classification: carte logique sans contact avec le patient; la classification de type CF provient du front de mesure.

Les besoins physiques: Aucune dimension indépendante n'est publiée (pièce OEM installée); classe de poids d'expédition de réaménagement/réparation ~0,3 ∼0,5 kg avec emballage ESD.

Cartographie des défaillances: Guide de service "Vérifier le tableau principal 2" L'INOP indique cette anomalie du tableau (ou du deuxième tableau principal).
